| .: Torre anemometrica 30 metri ribaltabile SEI WIND TOWER |
WIND TOWER F
WIND TOWER I (certificata)
Componenti del sistema
(vendibili anche separatamente - solo strumenti, solo datologger o solo
torre)
Anemometro professionale di altissima precisione
| Descrizione | |
| Tipo | Anemometro a 3 coppe |
| Errore max | 0,8% |
| Range di funzionamento | Da 0,78 m/s a 96 m/s |
| Segnale di uscita | |
| Segnale in uscita | Onda sinusoidale AC a basso livello la cui frequenza è lineare alla velocità del vento, da 0 Hz a 125 Hz |
| Funzione di trasferimento | m/s = (Hz x 0.765) + 0.35 |
| Soglia di uscita del segnale | 80 mV (picco - picco) minimo |
| Voltaggio in uscita a 60 HZ |
|
| Calibrazione | ogni anemometro è individualmente calibrato in galleria del vento. |
| Risposta | |
| Momento di inerzia | 68 x 10-6 S-ft2 |
| Diametro | 190 mm |
| Installazione | |
| Montaggio | richiede un tubo da 13 mm di diametro |
| Temperatura di utilizzo | |
| Range di temperatura | da -55 °C a 60 °C |
| Range di umidità | da 0 a 100% RH |
| Peso e dimensioni | |
| Peso | 0.14 kg (0.3 pounds) |
| Dimensioni |
|
| Materiali | |
| Coppette | policarbonato a mono infusione |
| Corpo | plastica ABS |
| Albero | berillio di rame, completamente indurito |
| Cuscinetti | Teflon autolubrificati |
| Magneti | Indox 1,25 mm di diametro ì, 13 mm di lunghezza, 4 poli |
| Bobina | bobina singola, bobbin wound, 4100 giri di conduttore da 0,40 mm schermato ESD |
Banderuola professionale di altissima precisione
| Descrizione | |
| Tipo | Potenziometrico a rotazione continua |
| Errore max | 0,8% |
| Range di funzionamento | 360° |
| Segnale di uscita | |
| Tipo di segnale | Analogico DC da potenziometro, 10K ohms |
| Funzione di trasferimento | lineare |
| Precisione | 1% |
| Banda morta | 8° Massimo, 4° Tipica |
| Risposta | |
| Soglia | 1 m/s |
| Alimentazione | |
| Tensione | Eccitazione da 1 V a 15 V DC |
| Installazione | |
| Montaggio | richiede un tubo da 13 mm di diametro |
| Temperatura di utilizzo | |
| Range di temperatura | da -55 °C a 60 °C |
| Range di umidità | da 0 a 100% RH |
| Durata | 50 milioni di rotazioni (da 2 a 6 anni) |
| Peso e dimensioni | |
| Peso | 0.14 kg (0.3 pounds) |
| Dimensioni |
|
| Materiali | |
| Ala | plastica UV |
| Corpo | plastica UV |
| Albero | acciaio INOX |
| Cuscintetto | acciaio INOX |
Datalogger da 8 canali con invio email
| -Il data logger è uno strumento
che misura i dati del vento per poterli poi elaborare al PC ì |
| -I dati sono registrati su una
carta Flash che può essere inserita poi in un PC ed estrarne i dati. ì |
| -Registrazione della direzione
dei venti in 16 passi (direzioni come SSE, NNE ecc.) ì |
| -Possibilità di registrare i
dati storici del vento, non solo la velocità media ì |
| -Registrazione della velocità
almeno una volta per minuto ì |
| -lunga durata delle batterie
(almeno 12 mesi), nessun computer acceso 24 ore su 24 ì |
| -7 ingressi configurabili in
tensione, corrente e temperatura o ingresso digitale. ì |
| -Registra i valori Medi, Min,
Max da un secondo ad un'ora di campionamento ì |
| -4MB di memoria flash interna ì |
| -2 serial ports. ì |
| -SMS di allarme e statistiche ì |
| -email giornaliere con le
statistiche ì |
| -GSM integrato ì |
| -Disponibile anche in versione
Ethernet o WiFi ì |
| -Setup dispositivo attraverso porta seriale |
INGRESSI
CANALE1:
• Ingresso digitale, 16 bit. Risoluzione: ±1 count. Range: 0~5 kHz. Impedenza: 100kQ.
• Soglia di segnale selezionabil. Segnale in corrente alternata bipolare: minima sensibilità 200mVp-p. Segnale unipolare TTL: minima sensibilità 1Vp-p.
CANALI 2~8:
• Individualmente selezionabili come ingressi analogici o digitali TTL. I canali 5, 6, 7 possono essere configurati anche come ingresso della banderuola.
• 7 canali configurabili contemporaneamente come ingressi. 3 ingressi selezionabili come differenziali. Risoluzione: 13bit Precisione: ± 0.3%.
• Voltaggio di ingresso programmabile: min 0 ~ 125mV/ max: 0 ~ +2.5 V (Risoluzione: min 15 u.V/ max 305 u.V). Impedenza di ingresso: 1 MΩ.
• Corrente di ingresso programmabile: min 0~+5 mA/ max 0 ~ +50 mA (Risoluzione: min 0,61 u.A/ max 6,1 |jA). Impedenza di ingresso: 25 Ω.
• Risoluzione temperatura PT100/1000: 0.06°C.
• Risoluzione della banderuola: 2.8°
• Il canale 8 può essere settato come TTL a 16 bit. Precisione e risoluzione: ±1. Range di ingresso: 0 ~ 5 kHz. Impedenza di ingresso: 1 MQ. Sensibilità minima 3 Vp-p.
• I canali di ingresso possono
essere ordinati con un range di 0~5V or 0~10V.
In questo caso l'impedenza di ingresso è 40 kOhms.
USCITA ANALOGICA (PER L'ECCITAZIONE DELLA BANDERUOLA)
• 1, pulsante 2.5V. Corrente 20mA. Sensibilità ±0.2%.
• 1, pulsante 0.5mA (for PT100, etc). Sensibilità ±0.6%.
PROTEZIONI
• Protezione contro le sovratensioni e fusibili su tutti gli ingressi.
MEMORIZZAZIONE DEI DATI
• MEMORIA INTERNA FLASHY: 4MBytes. Capacità: 32 mesi.
USCITE
• Tutti i canali possono essere selezionati come uscite a bassa potenza (Open drain).Impedenza di uscita: 30 Ω. Max corrente: 60 mA.
• Ciascuna uscita ha 5 condizioni per cui può essere attivata usando 4 operazioni: Sopra, Sotto, Tra e non tra.
INTERFACCIA UTENTE
• 2 x 16 LCD display E 4 PULSANTI.
ALIMENTAZIONE
• BATTERIA INTERNA: 9V ALCALINA , VITA 2 SETTIMANE.
• ESTERNAL: 6~15VDC. Consumo tipico: 10mΑ (LCD off), 15mA (LCD on).
VARIE
• CONTENITORE: Plastica ABS.
• DIMENSIONI18 x 10 x 4cm.
• PESO: 200g.
• TEMPERATURA DI UTILIZZO: 30°~ +70° (LCD: 0C~+50C).
• SOFTWARE INCLUSO
Contenitore stagno
Pannello solare
- Poliestere, IP66-9
- Dimensioni 50 x 40 x 23cm, 7kg.
Regolatore di carica
- Tensione 12V
- Corrente 4A.
- temperatura di utilizzo –40~+60ºC.
Batteria
- Tipo piombo-gel
- 12V/12Ah (150 x 95 x 95 mm, 4kg).
- temperatura di utilizzo–40~+60ºC.
|

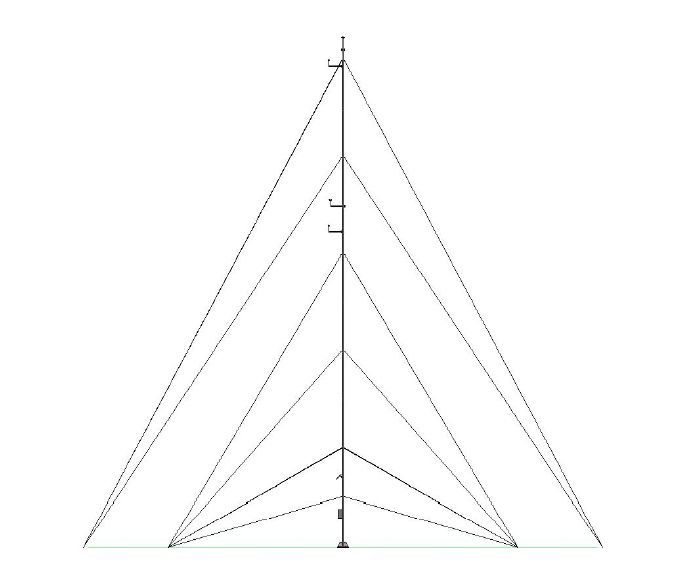

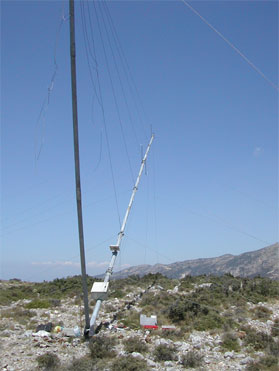

Torre ribaltabile in acciaio da 30 metri
|
| Di difficile smontaggio, permette di dormire sonni più tranquilli rispetto ad aver installato una torre telescopica di più facile rimozione. |
| Può essere montata
in 6 ore da 2 persone. 24 tiranti montati su 8 ancore Progettata secondo le normativa EIA-222F, USA capace di resistere a venti di 50 m/s. |
Disponibili in
vendita o in affitto
Il 100% del canone di affitto sarà decurtato dal prezzo finale di acquisto
di un impianto di potenza maggiore o uguale a 40 kW.
Il 50% del canone di affitto sarà decurtato dal prezzo finale di acquisto di
un impianto di potenza da 10 a 35 kW.
